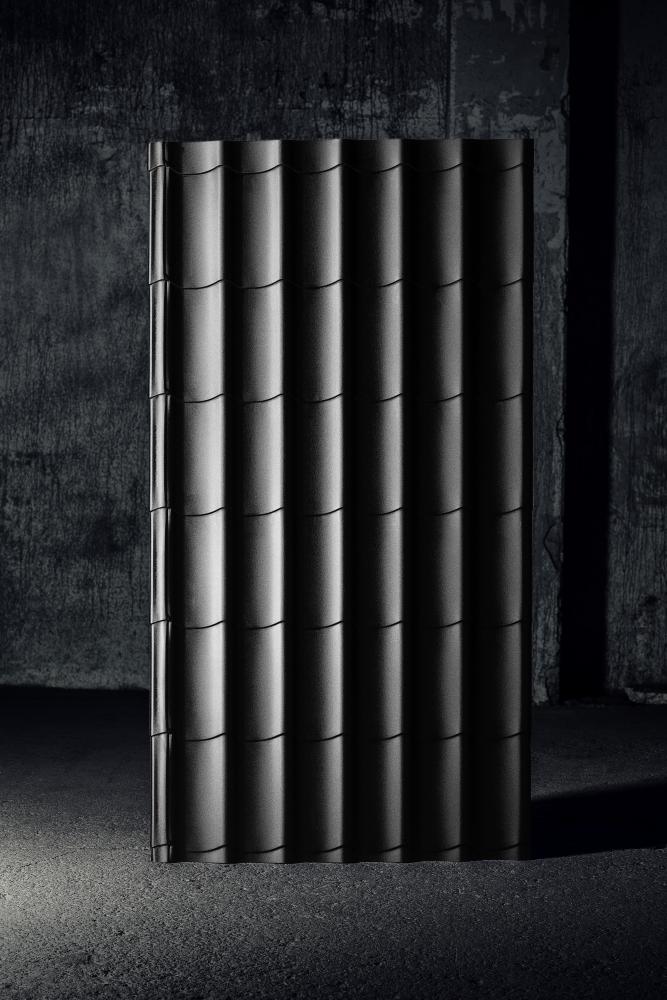

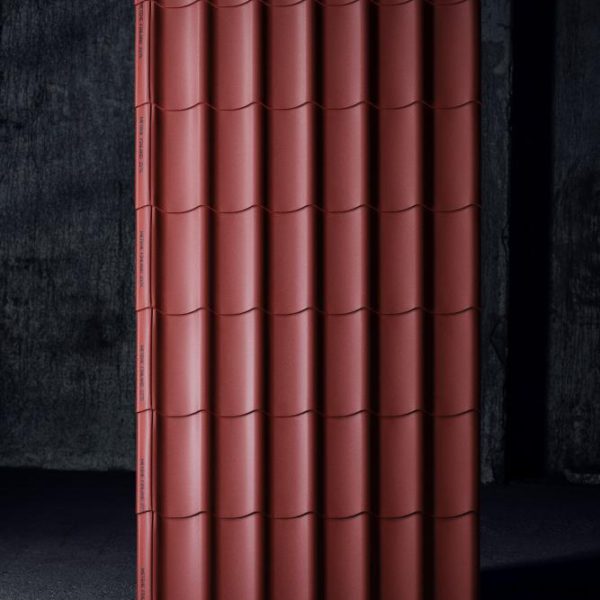

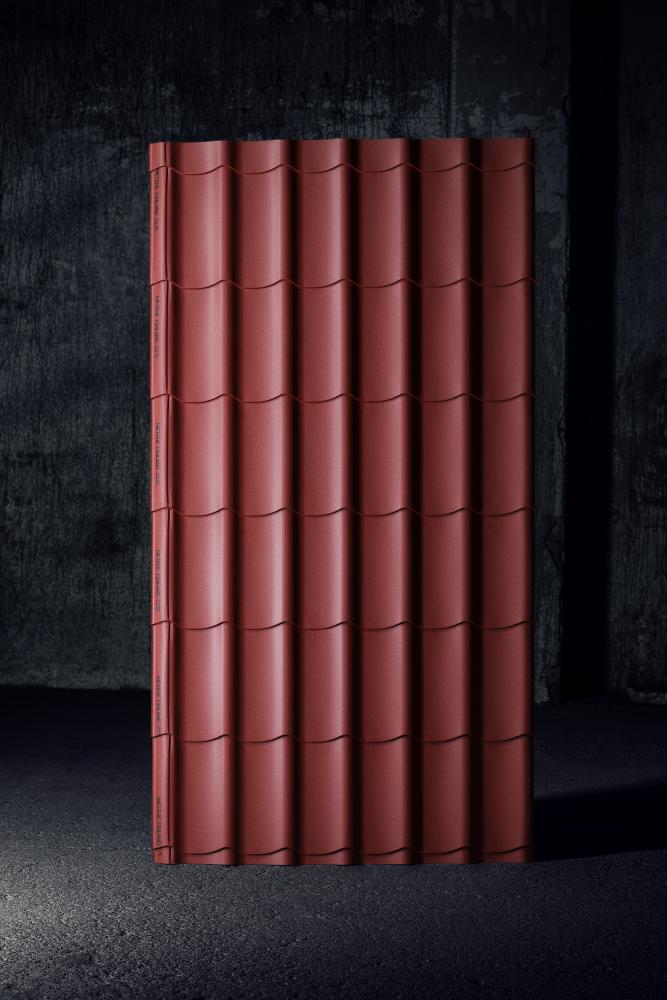

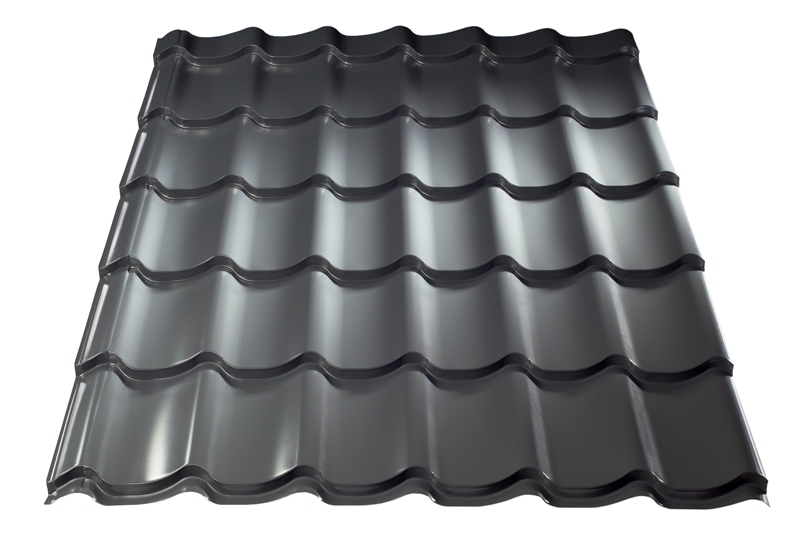

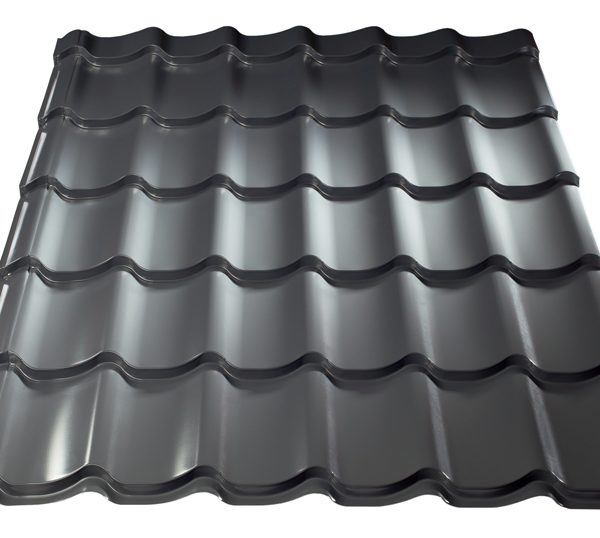

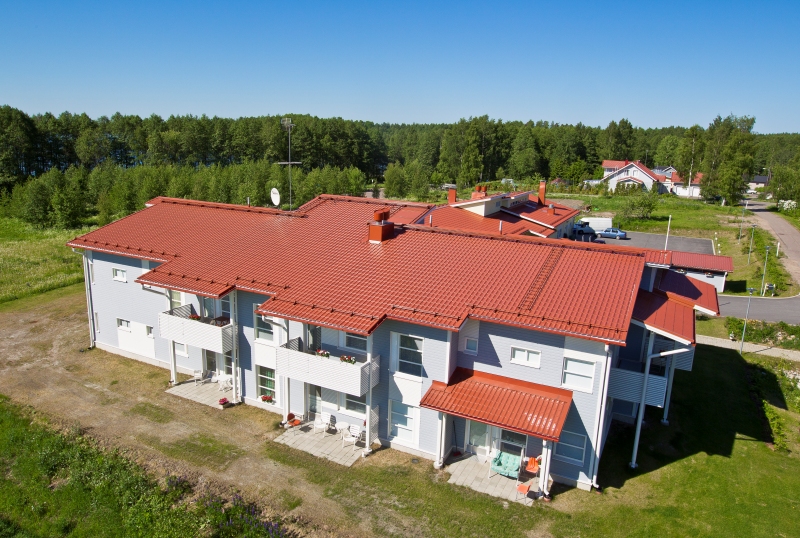

Korkeampi Metehe Symphony-tiilikuvioprofiili valmistetaan 0,50 – 0,60 mm takuupinnoitetusta teräsohutlevystä. Symphony soveltuu pidemmän 400 mm tiilipituuden ja korkeamman muotonsa takia erityisen hyvin suuriin kohteisiin, joissa voimakkaampi muoto antaa kohteelle arvokkaan ilmeen. Pinnoitevaihtoehdot PUR, PUR Matta (tekninen takuu 50 vuotta) ja HC25 (tekninen takuu 40 vuotta).
Mitoituskuvat Kattoprofiilit dwg
Metehe Oy
puh. 0207 639 640
myynti@metehe.fi
Jätä tarjouspyyntö
Metehe Symphony
| Käyttökohde | Kattopelti, katon miminikaltevuus 1:4 |
| Materiaali | Väripinnoitettu 0,50 – 0,60 mm teräsohutlevy |

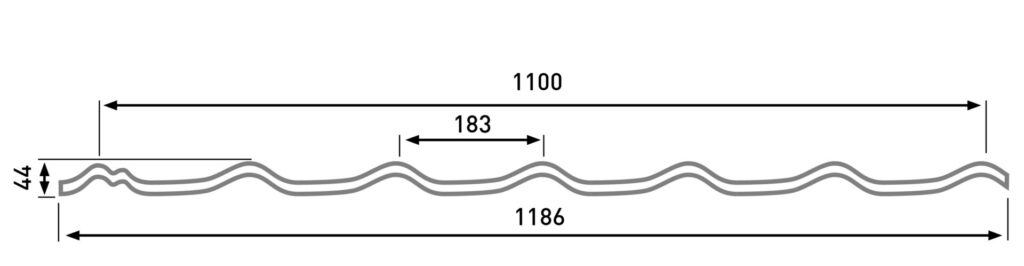

| Mitat | Hyötyleveys 1 100 mm Kokonaisleveys ~ 1 180 mm Kokonaiskorkeus 44 mm, poikittaisnousu 22 mm Tiilijako 400 mm Vakiopituus 930–8 500 mm / pidempi kysyttäessä |
| Kiinnitys | Kateruuvein uran pohjasta |
Huomaathan, että värit ovat havainnollisia ja voivat poiketa pellin todellisesta värisävystä.
Ota yhteyttä ja toimitamme peltivärimallin haluamastasi materiaalista.
puh. 0207 639 640
myynti@metehe.fi
11 Havunvihreä |
21 Vaaleanharmaa |
22 Harmaa |
23 Tummanharmaa |
2H3 Antrasiitti |
29 Punainen |
32 Tummanruskea |
33 Musta |
34 Vaaleansininen |
35 Sininen |
36 Vaaleanvihreä |
37 Vihreä |
40 Hopea |
41 Tumma hopea |
750 Tiilenpunainen
|

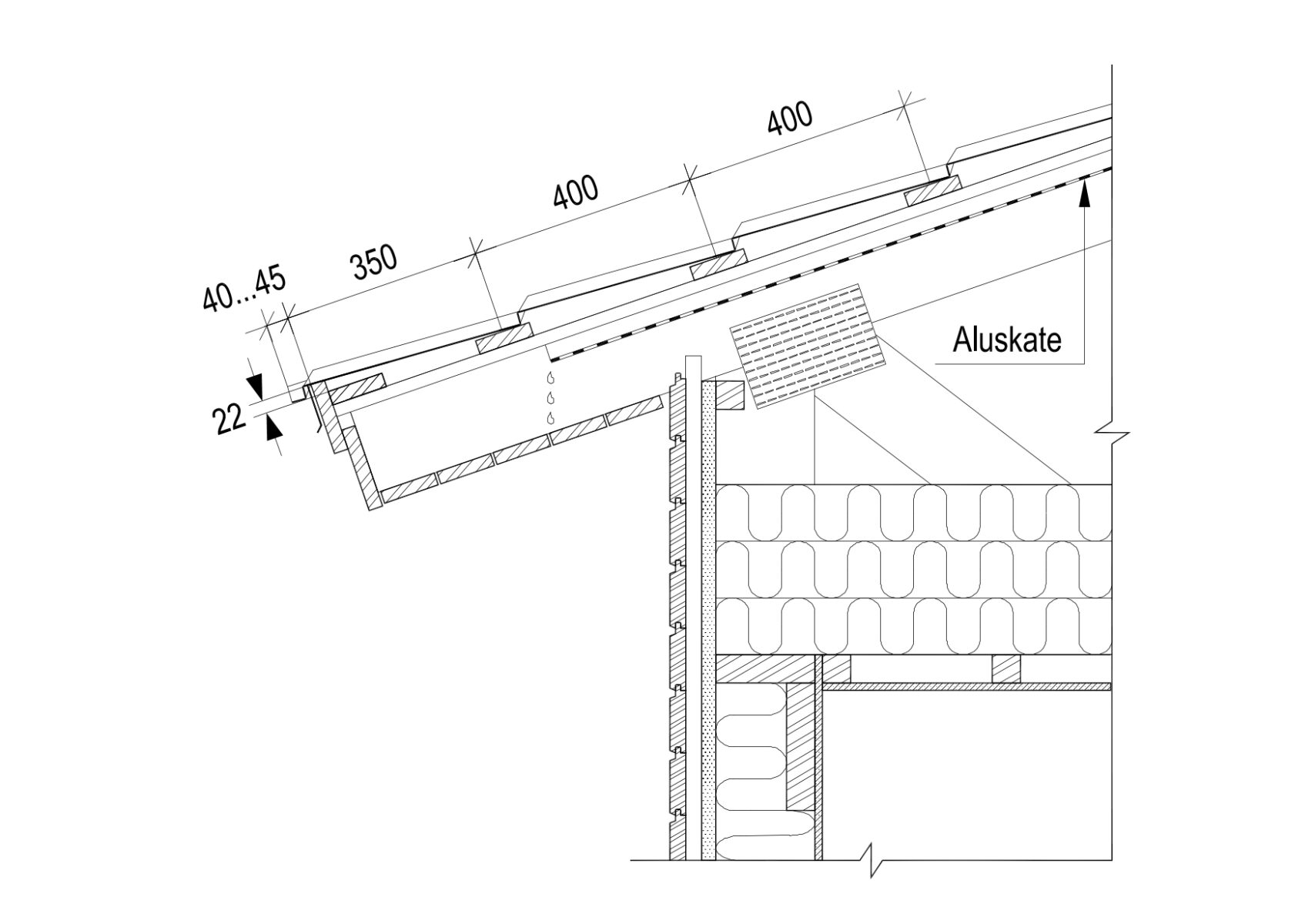

Kattotuolijako |
Ruodekoko |
Ruodejako |
| Ruoteen tulee ylettyä kolmen kattotuolin päälle | Kattokaltevuus 1:1 – 1:4 | |
| 900 | 25 x 100 | Otsalaudan etureunasta ruoteen keskelle 350 mm, sen jälkeen kohti harjaa keskeltä keskelle 400 mm |
| 1200 | 32 x 100 | Otsalaudan etureunasta ruoteen keskelle 350 mm, sen jälkeen kohti harjaa keskeltä keskelle 400 mm |
| Kattotyyppi | Harja- tai pulpettikatto |
| Vesikatteen ja ruoteiden omapaino | 0,1 kN/m² |
| Peruslumikuorma | 2,0 kN/m² |
| Kattokaltevuus 1:3 – 1:4: | |
| Peruslumikuormaan ei ole tehty vähennyksiä | |
| Kattokaltevuus 1:1,5: | |
| Peruslumikuormaa on vähennetty 10 % Suomen rakentamismääräyskokoelman mukaisesti | |
| Kattokaltevuus 1:1: | |
| Peruslumikuormaa on vähennetty 35 % Suomen rakentamismääräyskokoelman mukaisesti | |
| Mitoituslumikuorma | 2,0 kN/m² (kattokaltevuus 1:3 – 1:4) |
| Mitoituslumikuorma | 1,8 kN/m² (kattokaltevuus 1:1,5) |
| Mitoituslumikuorma | 1,3 kN/m² (kattokaltevuus 1:1) |
| Ruoteen lujuusluokka | T24 |
| Ruoteen tulee ylettyä kolmen kattotuolin päälle | |
