Metehe Concertto Acusto 600

Rei’itettyjen Metehe Concertto Acusto 600 -tuotelevyjen materiaali on 1,00 mm maalipinnoitettua teräsohutlevyä. Tuotelevyn hyötyleveys on 1 200 mm ja maksimipituus 3 200 mm. Concertto Acusto 600 -ruutujen leveys on 600 mm ja vapaasti valittavissa oleva ruutupituus 300–400 mm. Ruutujen määrä on valittavissa siten, ettei levyn maksimipituus ylity. Pinnoitevaihtoehdot ovat PVDF+ ja PVDF+ Matta, joiden pinnoitetakuu on 20 vuotta sekä PUR35, jonka pinnoitetakuu on 15 vuotta.

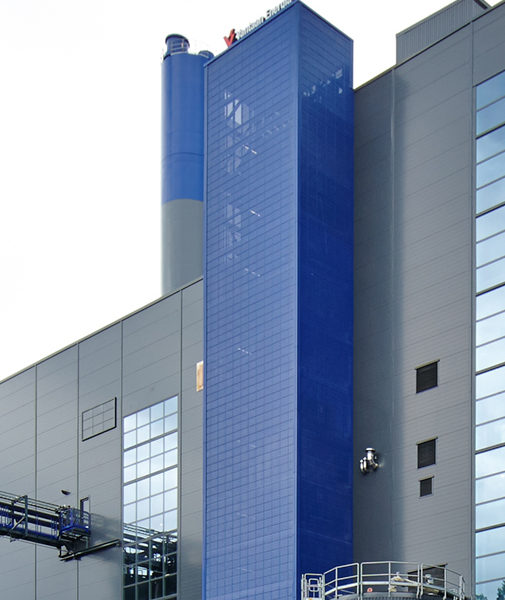

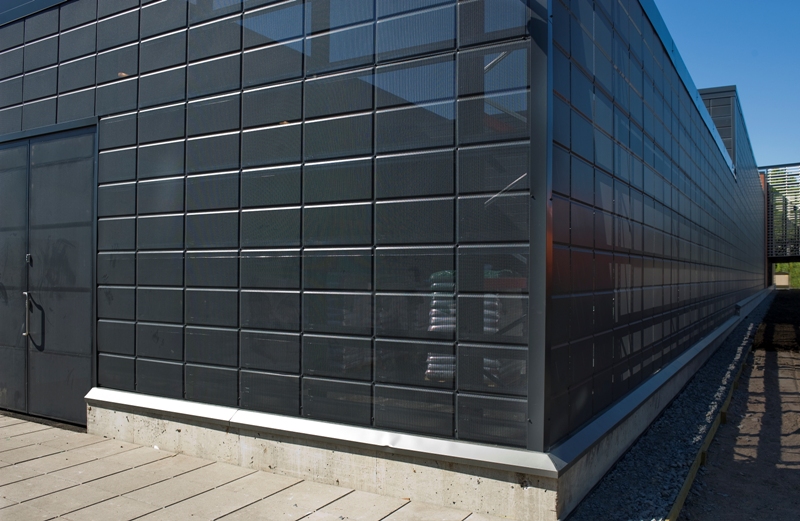

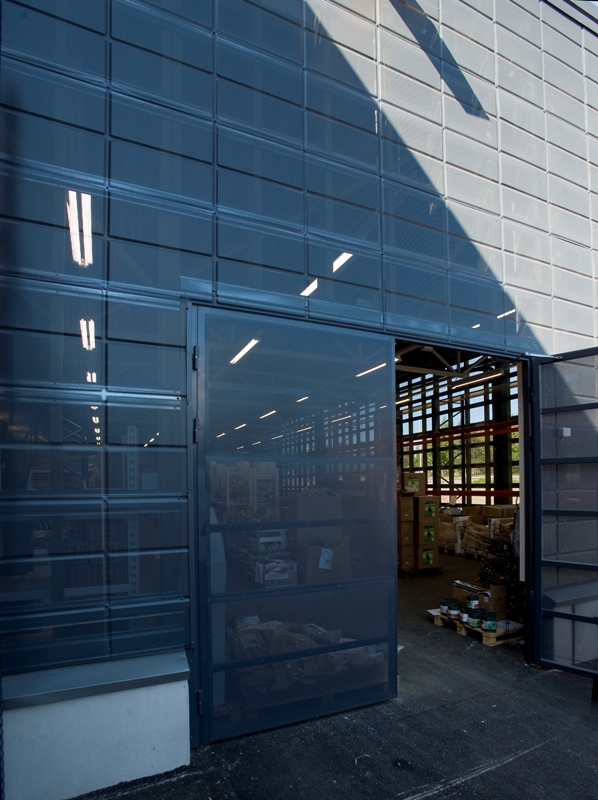

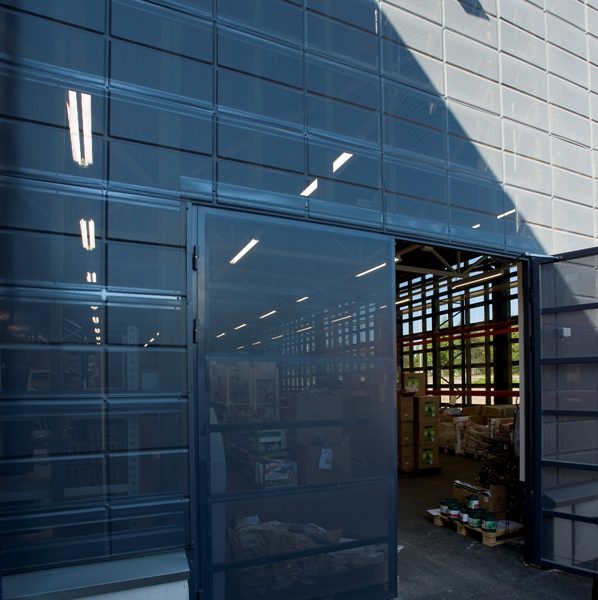

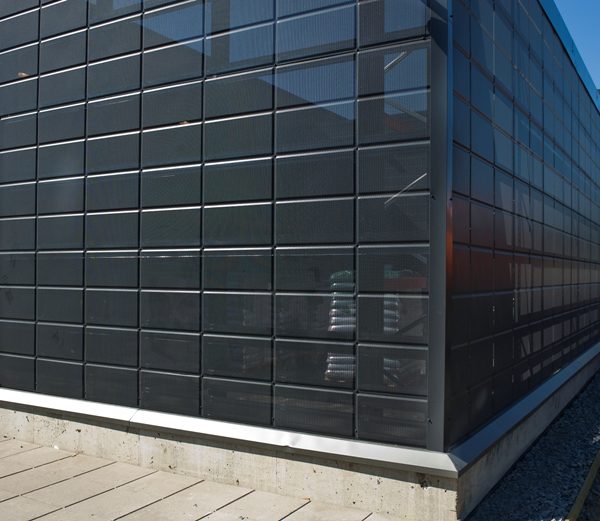

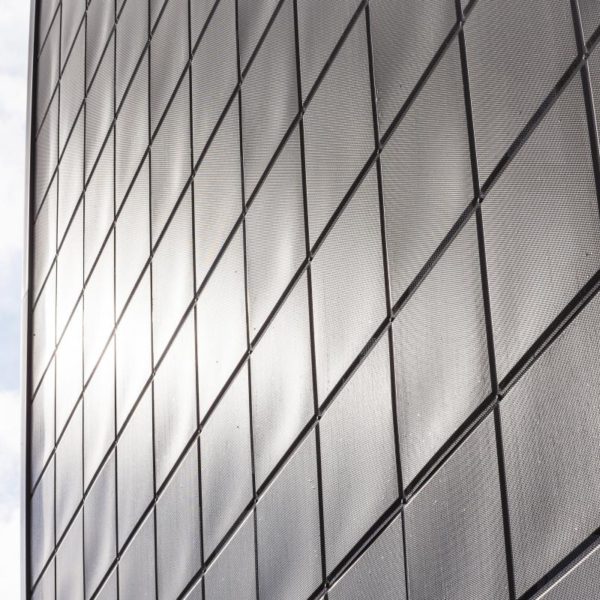

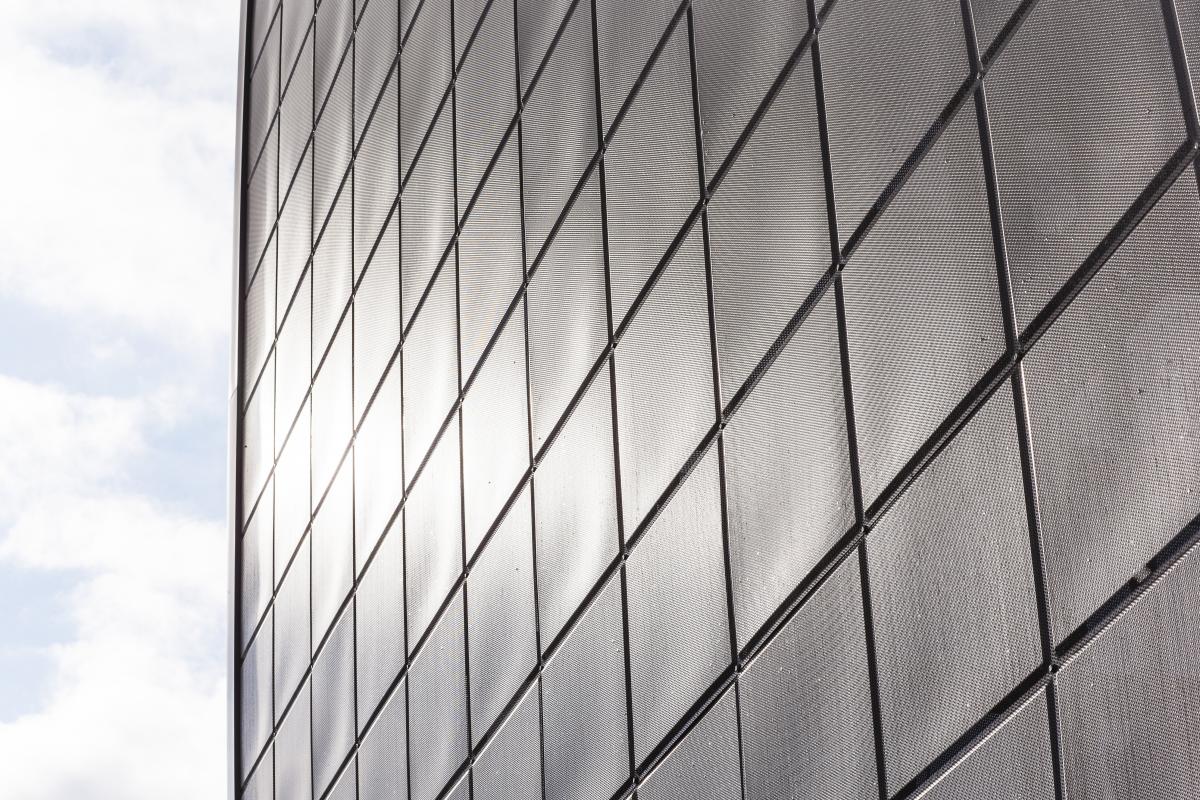

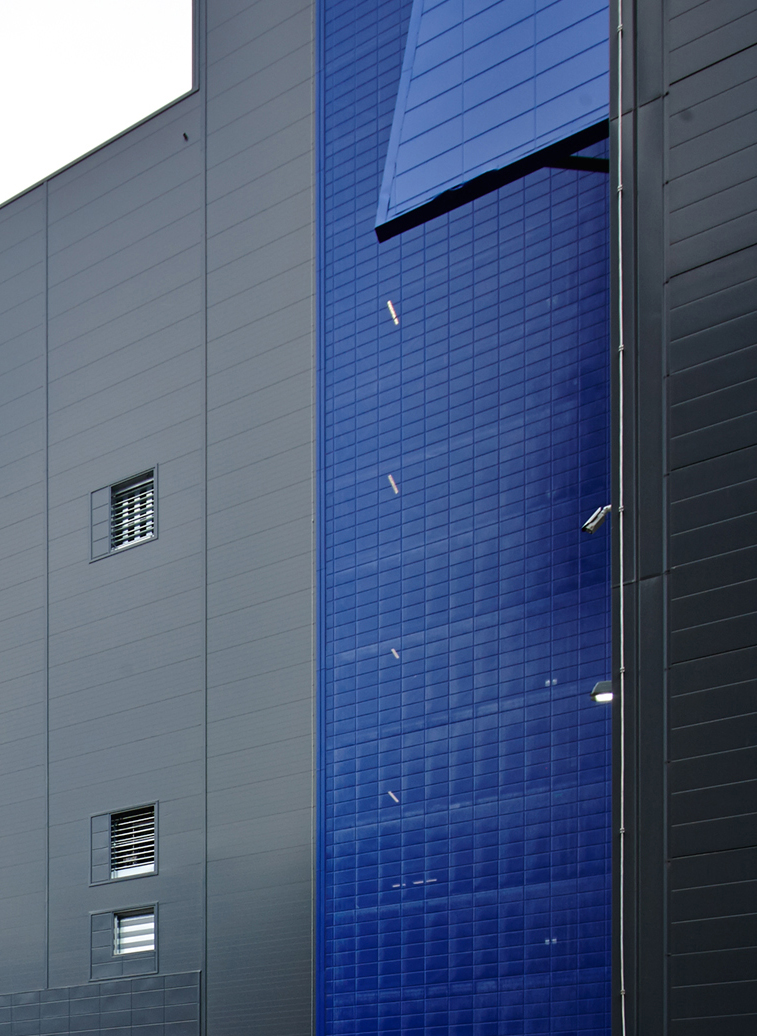

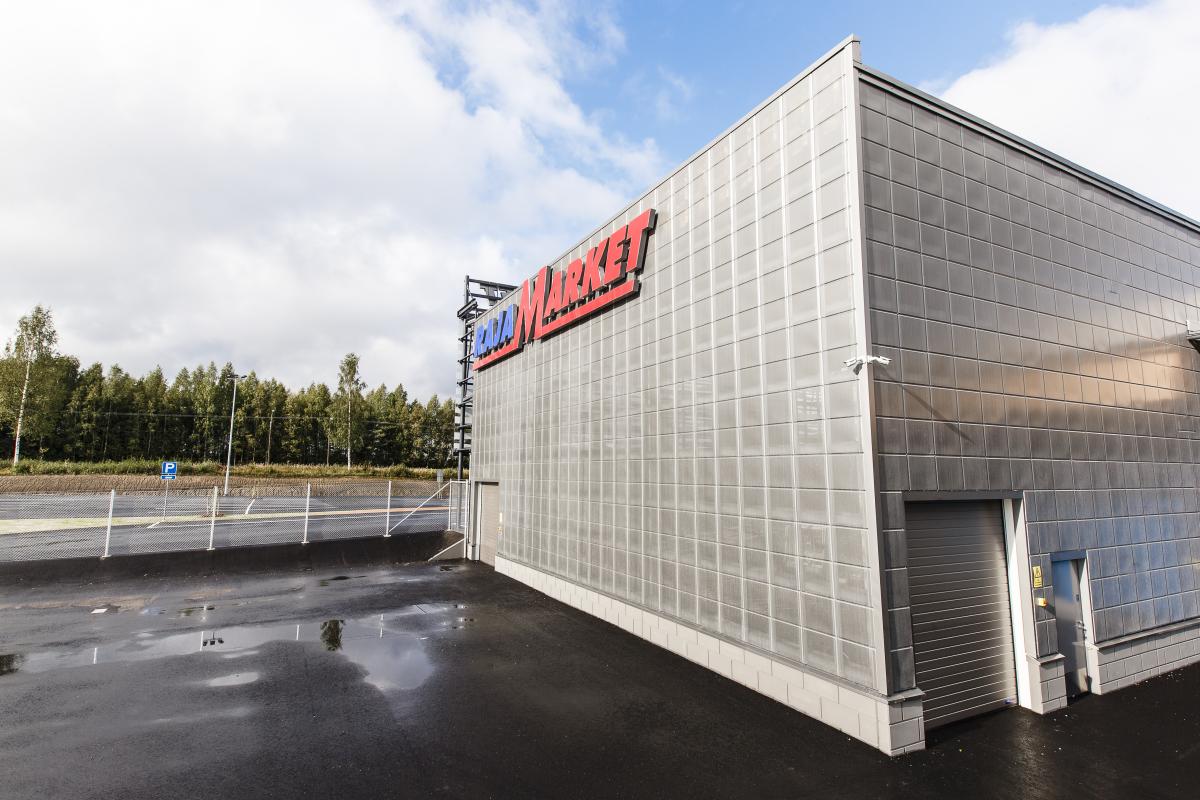

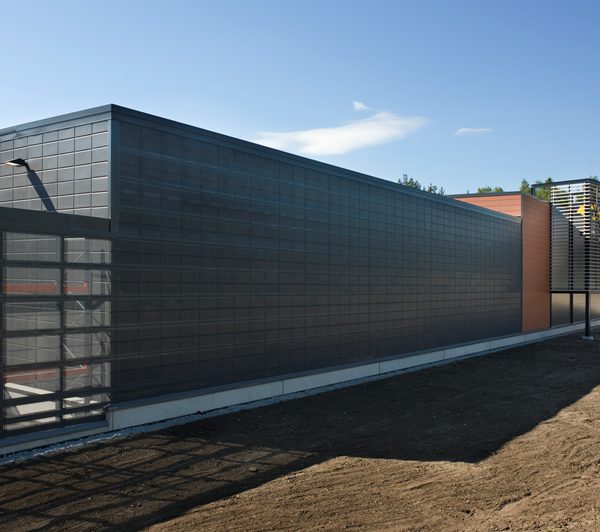

Concertto Acusto -tuotelevyä käytetään yleisimmin julkisivurakenteissa, joissa halutaan säilyttää avoimuuden tuntu ja valoisuus. Kokonaisuuden viimeistelee vaaka-asennuksessa Concertto-järjestelmän kulmakappaleet.



Kuvaus

Mitat


Metehe Concertto Acusto 600

Käyttökohde:Rakennusten julkisivuverhoukset ja sisäpinnat sekä sisäkatot
Materiaali:Kuumasinkitty teräsohutlevy PVDF-pinnoitettuna (suojakalvolla) tai maalipinnoitettuna,
materiaalivahvuus 1,00 mm

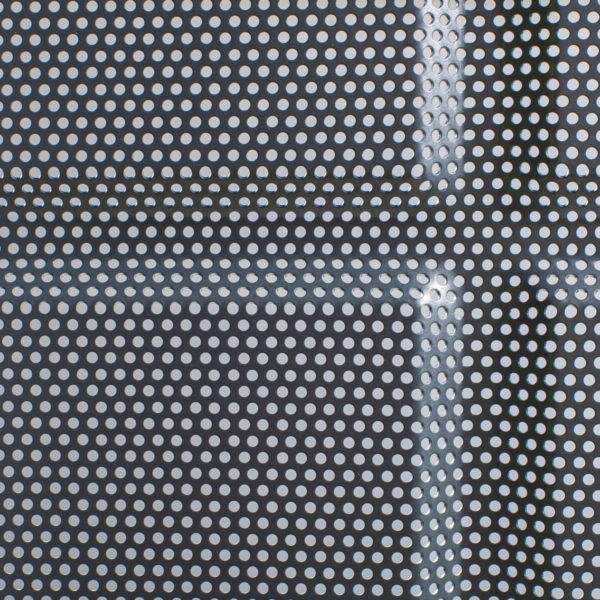

Reikäkoko:Reiän halkaisija 3 mm, reikien osuus 30 % (Ø3/30 %)
Moduulileveys:2 x 600 mm
Moduulipituus:300–400 mm
Levyn hyötyleveys:1 200 mm
Levyn maksimipituus:3 200 mm
Profiilikorkeus:11 mm



Värit ja pinnoitteet

Väri 20 Valkoinen
PVDF+ Matta
Väri 40 Hopea
SDP35
Väri 21 Vaalea harmaa
PVDF+ Matta
Väri 41 Tumma hopea
PVDF+ Matta
Väri 22 Harmaa
SDP35
Väri 43 Kupari
PVDF+ Matta
Väri 23 Tumma harmaa
PVDF+ Matta
Väri 45 Metalli grafiitti
PVDF+
Väri 35 Sininen
PVDF+ Matta
Väri RAL3000 Liekinpunainen
SDP35

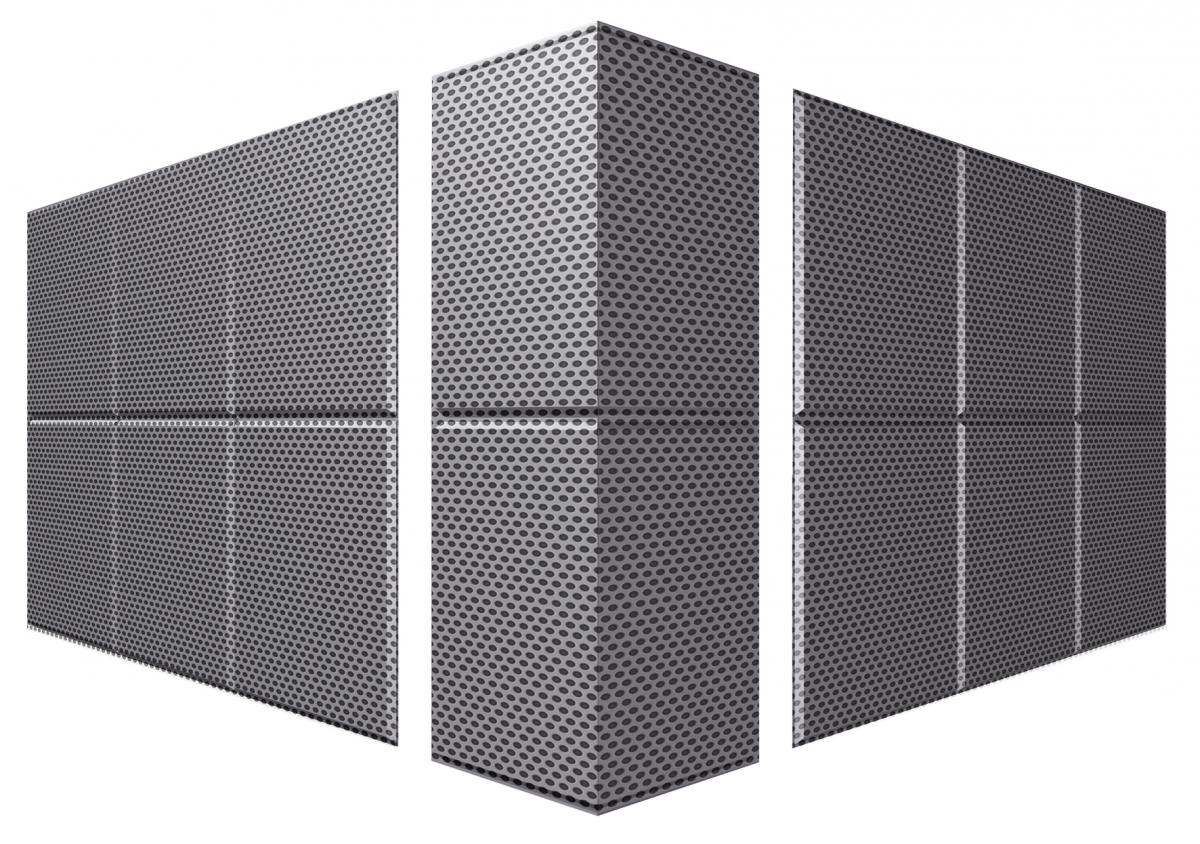

Metehe Concertto kulma

Metehe Concertto Acusto 600 Kulma
Käyttökohde:Rakennusten ulkokulmat
Materiaali:Kuumasinkitty teräsohutlevy PVDF-pinnoitettuna (suojakalvolla) tai
maalipinnoitettuna, materiaalivahvuus 1,00 mm
Moduulikorkeus: 2 x 600 mm

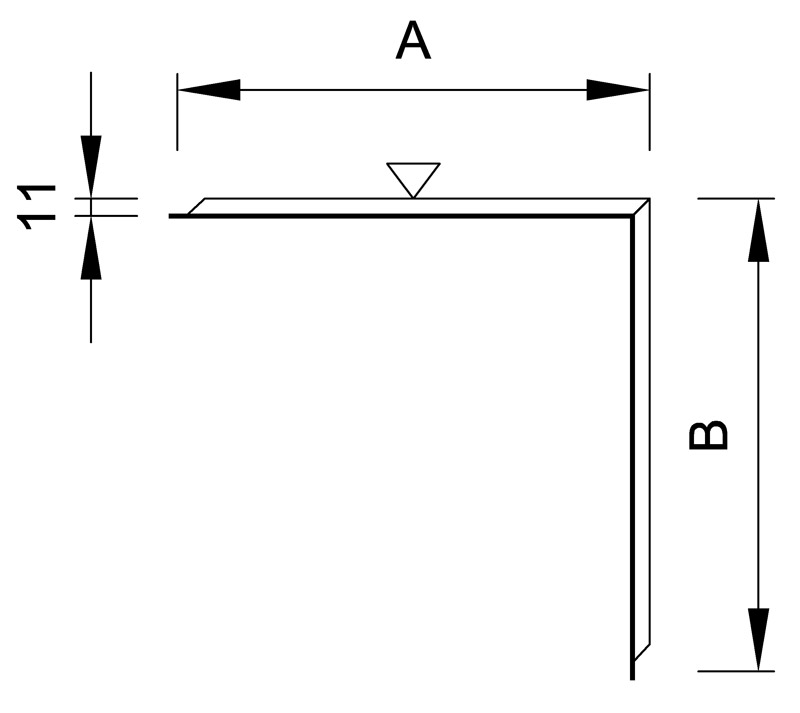

Sivun hyötypituus (A ja B):150–200 mm
Kulman hyötykorkeus: 1 200 mm

Esitteet ja ohjeet

Metehe Julkisivutuotteet -esite
Suunnittelu ja asennusohje
Metehe Concertto kohdekuvaesite



Suunnittelu ja detaljit

Katso detaljit täältä
