Metehe Concertto Acusto 300

Rei’itettyjen Metehe Concertto Acusto 300 -tuotelevyjen materiaali on 1,00 mm maalipinnoitettua teräsohutlevyä. Tuotelevyn hyötyleveys on 1 200 mm ja maksimipituus 3 200 mm. Concertto Acusto 300 ruutujen leveys on 300 mm ja vapaasti valittavissa oleva ruutupituus 300–600 mm. Ruutujen määrä on valittavissa siten, ettei levyn maksimipituus ylity. Pinnoitevaihtoehdot ovat PVDF+ ja PVDF+ matta, joiden pinnoitetakuu on 20 vuotta sekä PUR 35, jonka pinnoitetakuu on 15 vuotta.

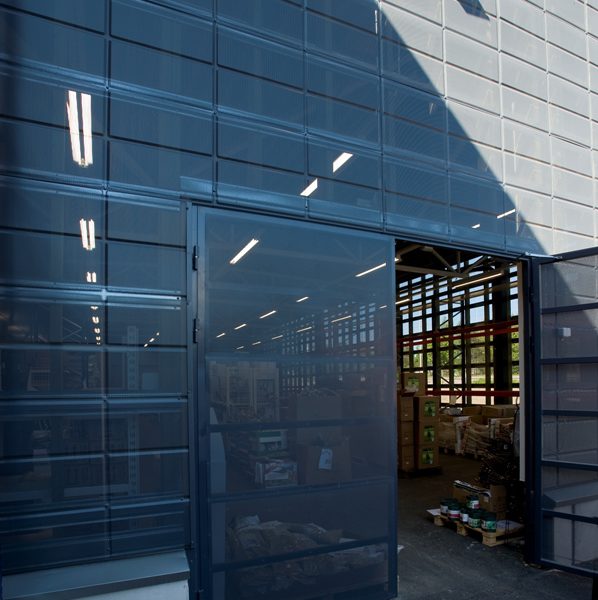

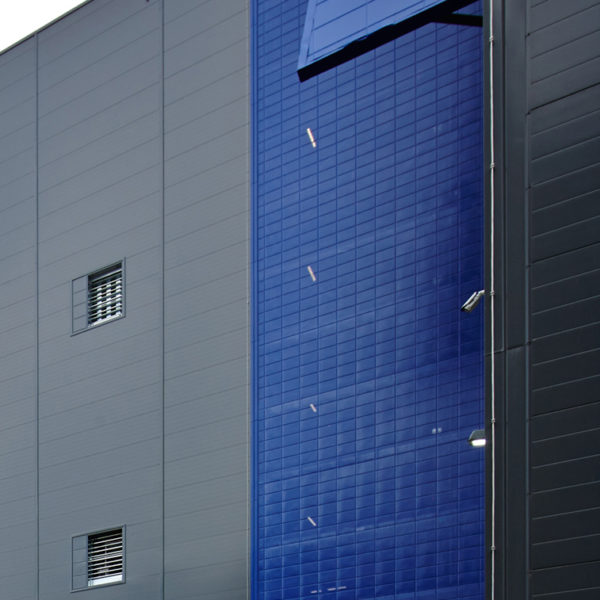

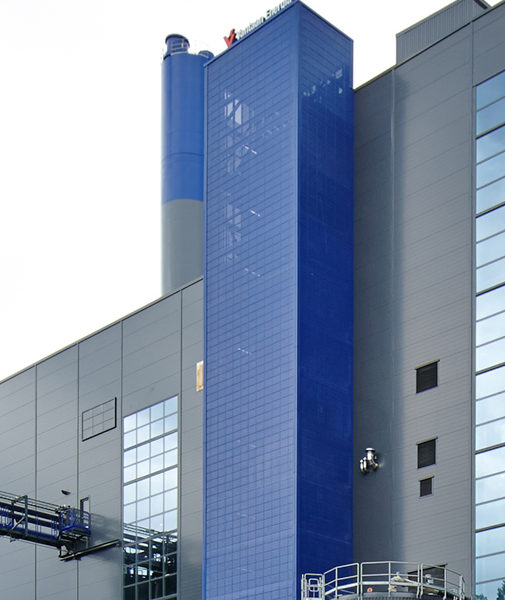

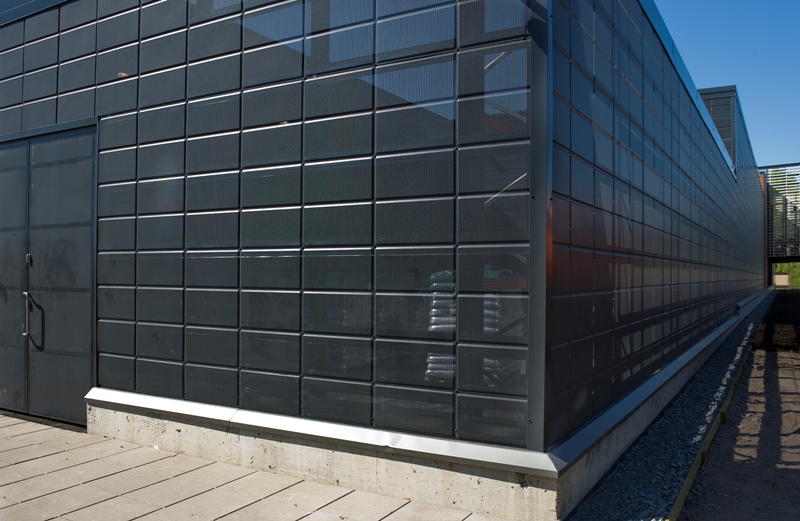

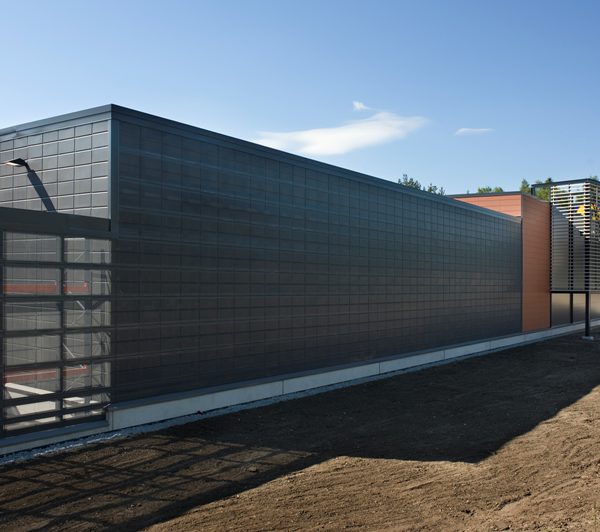

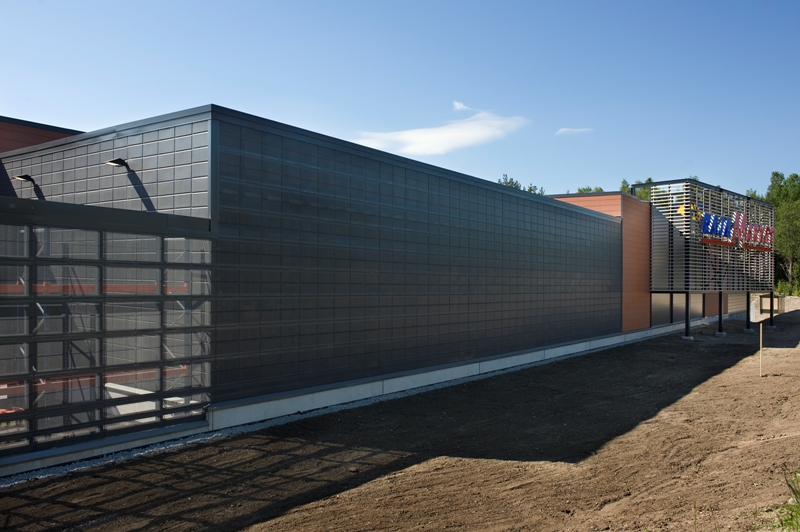

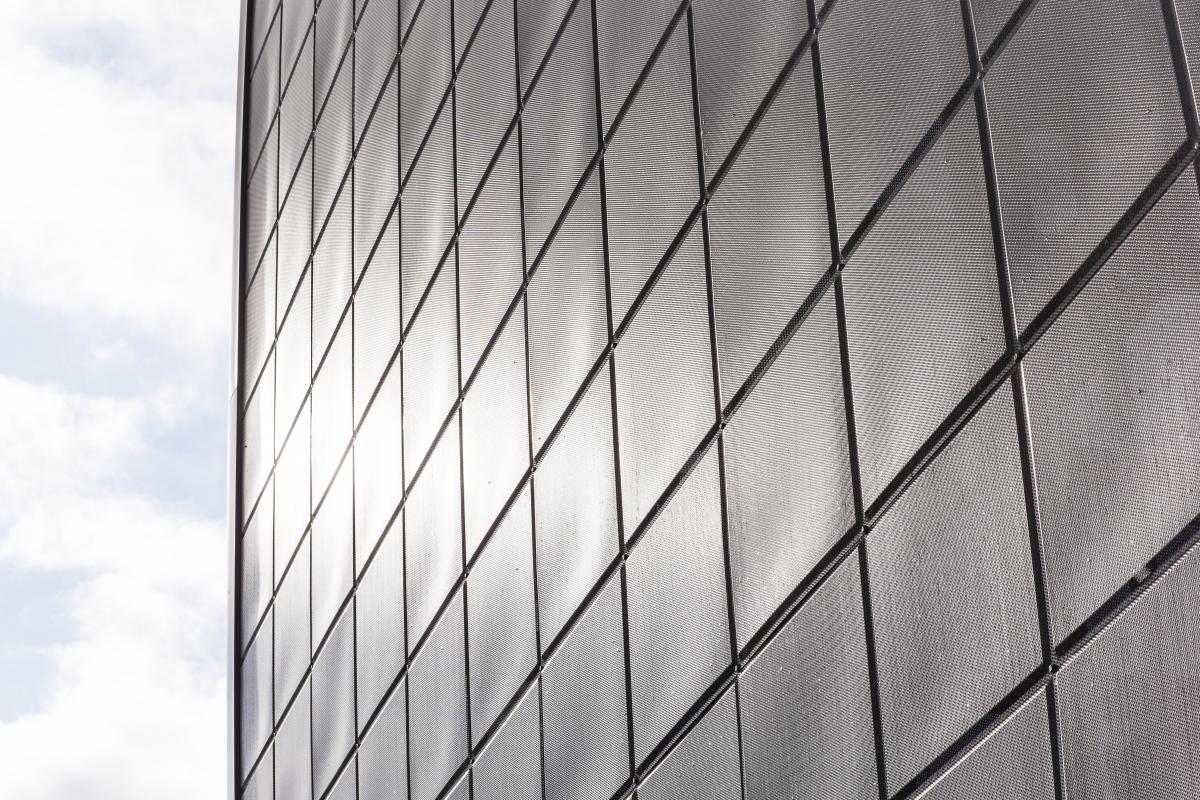

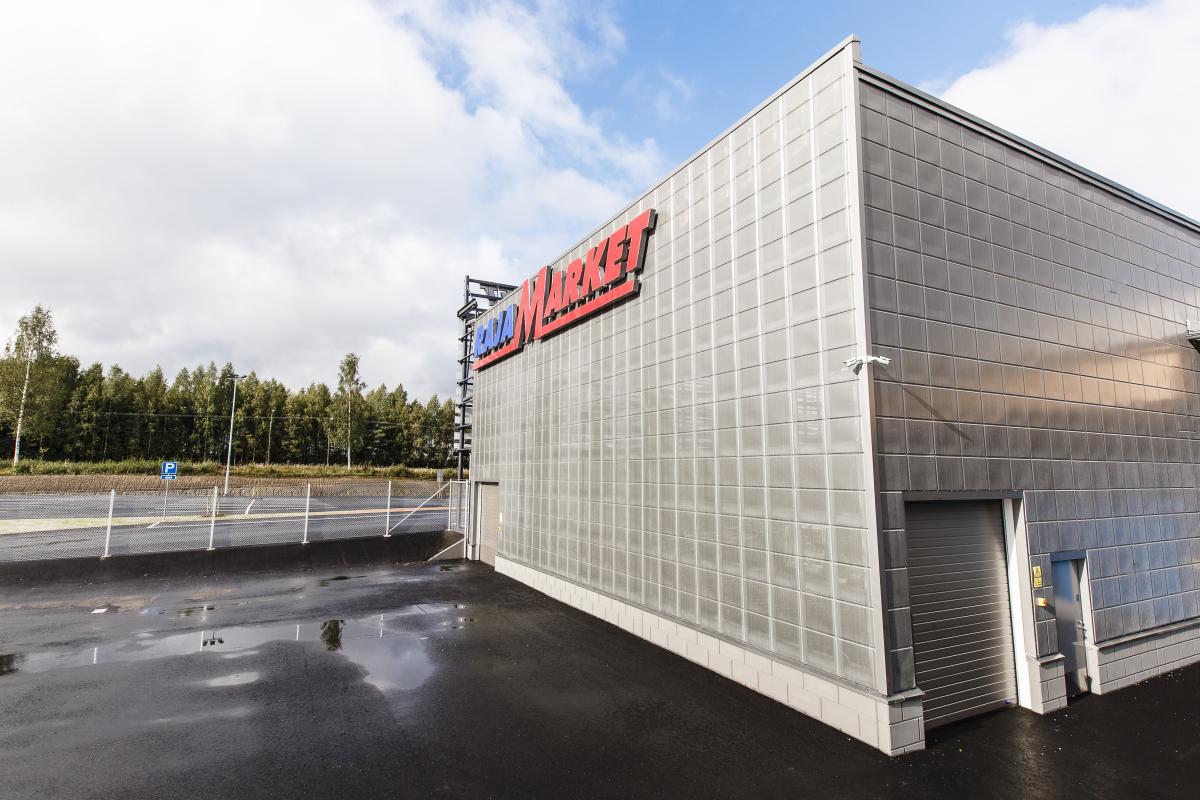

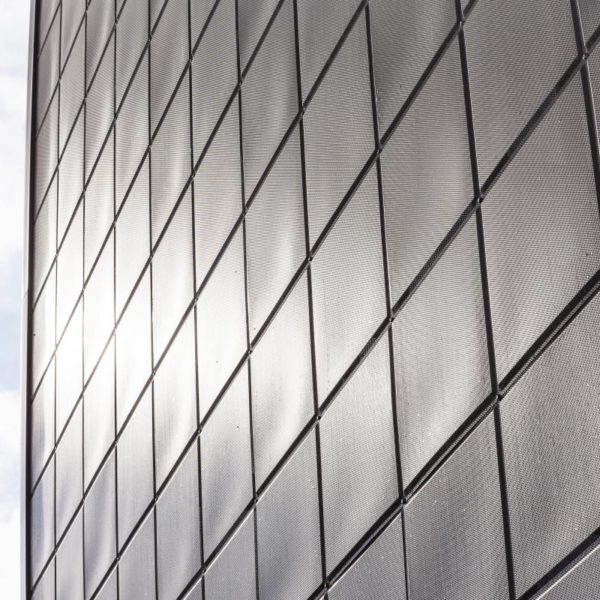

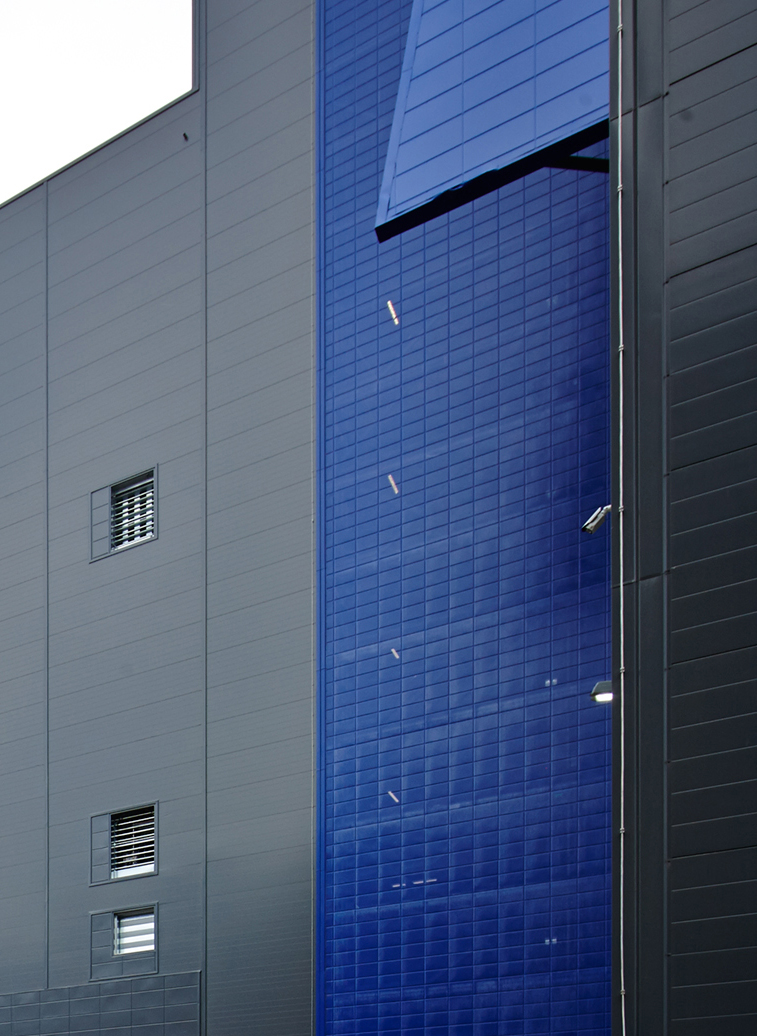

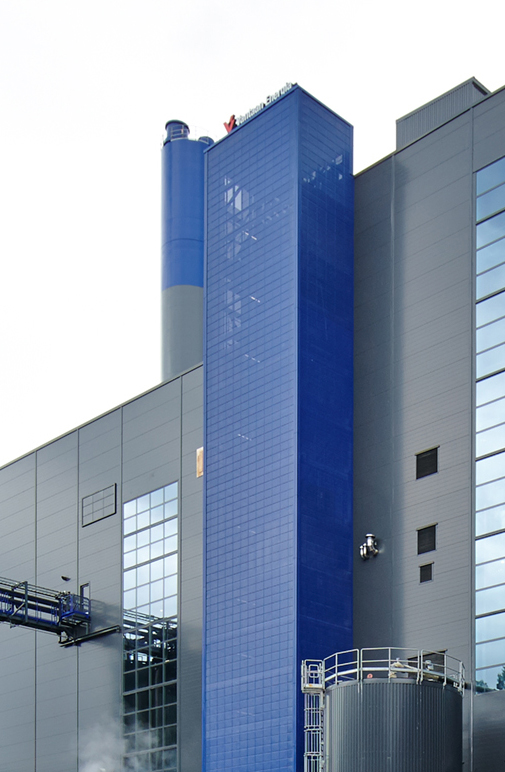

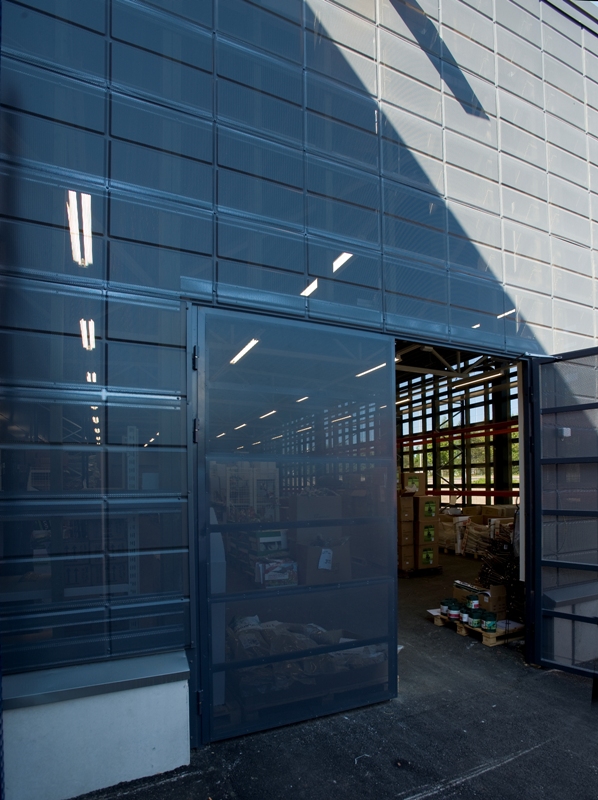

Concertto Acusto -tuotelevyä käytetään yleisimmin julkisivurakenteissa, joissa halutaan säilyttää avoimuuden tuntu ja valoisuus. Kokonaisuuden viimeistelee vaaka-asennuksessa Concertto-järjestelmän kulmakappaleet.

Kuvaus

Mitat

Käyttökohde:Rakennusten julkisivuverhoukset ja sisäpinnat sekä sisäkatot
Materiaali:Kuumasinkitty teräsohutlevy PVDF-pinnoitettuna (suojakalvolla) tai maalipinnoitettuna,
materiaalivahvuus 1,00 mm
Reikäkoko:Reiän halkaisija 3 mm, reikien osuus 30 % (Ø3/30 %)
Moduulileveys:4 x 300 mm
Moduulipituus:300–600 mm
Levyn hyötyleveys:1 200 mm
Levyn maksimipituus:3 200 mm
Profiilikorkeus:11 mm



Värit ja pinnoitteet

Väri 20 Valkoinen PVDF+ MattaVäri 21 Vaalea harmaa – SDP35
Väri 22 Harmaa – PVDF+ MattaVäri 23 Tumma harmaa – PVDF+ Matta
Väri 35 Sininen – SDP35Väri 40 Hopea – PVDF+ Matta
Väri 41 Tumma hopea – PVDF+ MattaVäri 43 Kupari – PVDF+
Väri 45 Metalli grafiitti – PVDF+ MattaVäri RAL3000 – SDP35



Kulmat

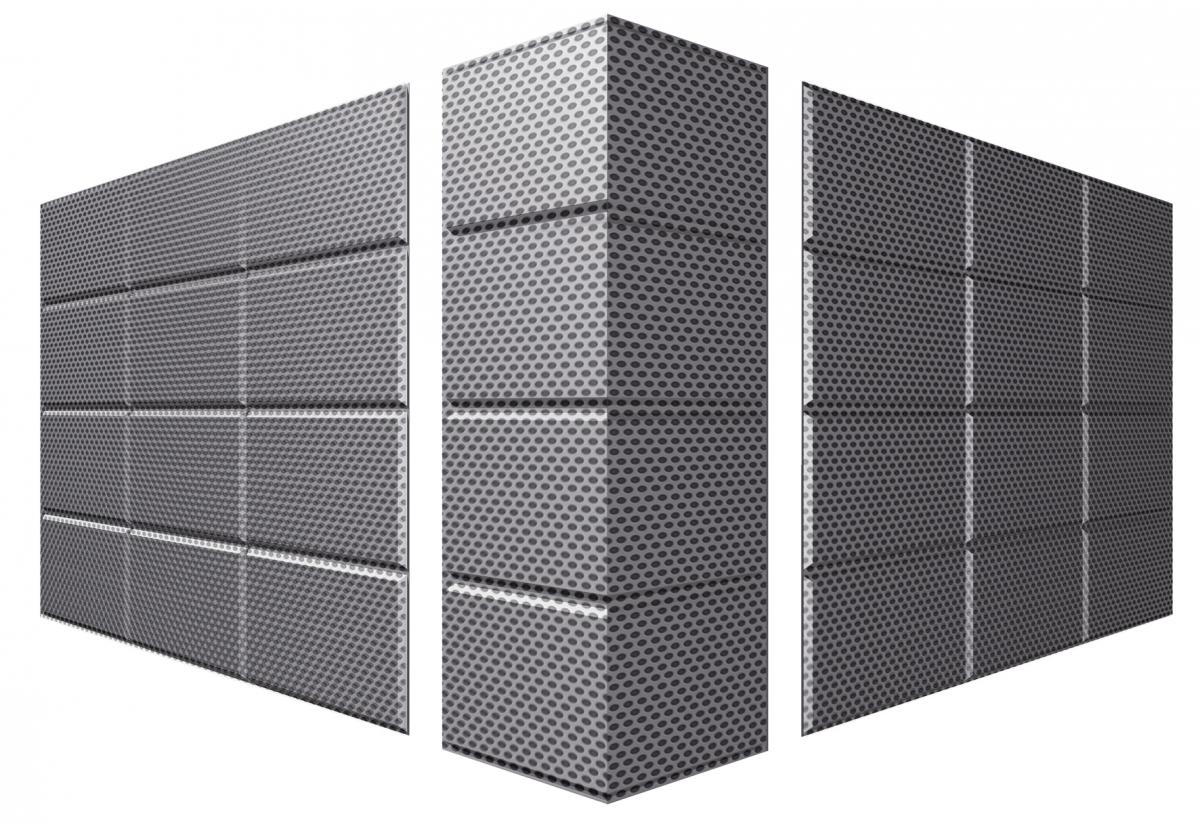

Metehe Concertto Acusto 300 Kulma
Käyttökohde:Rakennusten ulkokulmat
Materiaali:Kuumasinkitty teräsohutlevy PVDF-pinnoitettuna (suojakalvolla) tai
maalipinnoitettuna, materiaalivahvuus 1,00 mm
Moduulikorkeus: 4 x 300 mm

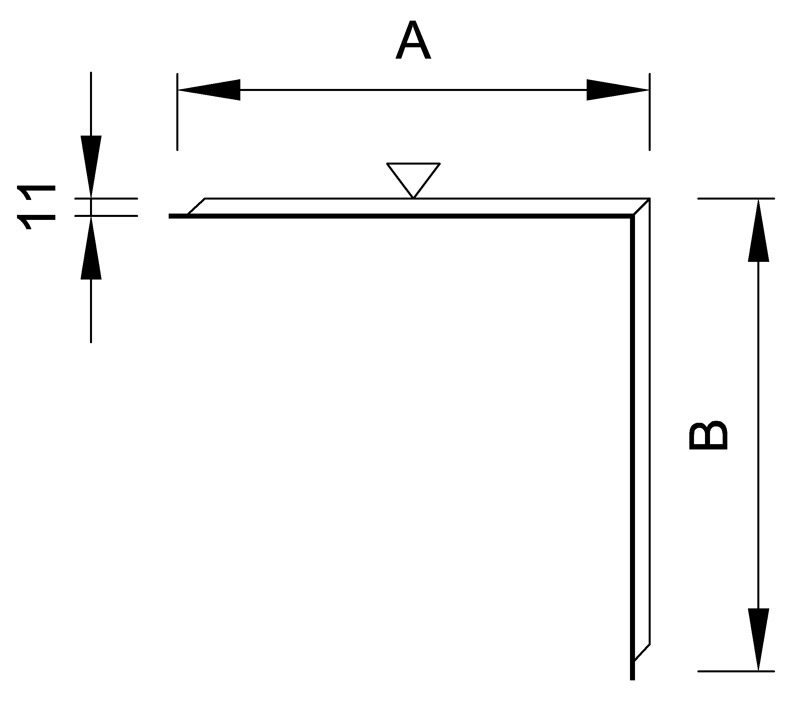

Sivun hyötypituus (A ja B):150–300 mm
Kulman hyötykorkeus: 1 200 mm

Esitteet ja ohjeet

Metehe_julkisivutuotteet_2016.pdf
Suunnittelu_ja_asennusohje_fi.pdf

Suunnittelu ja detaljit

Katso detaljit täältä
