Metehe 45

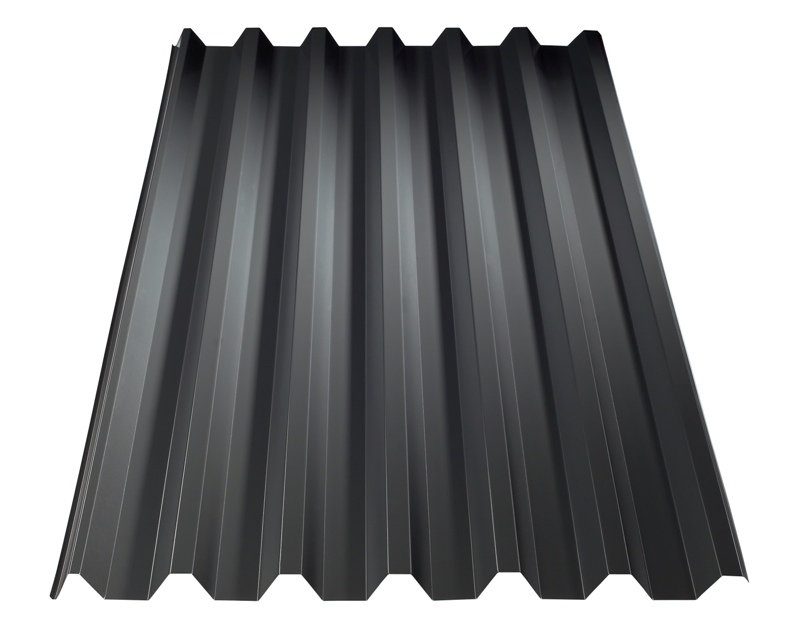

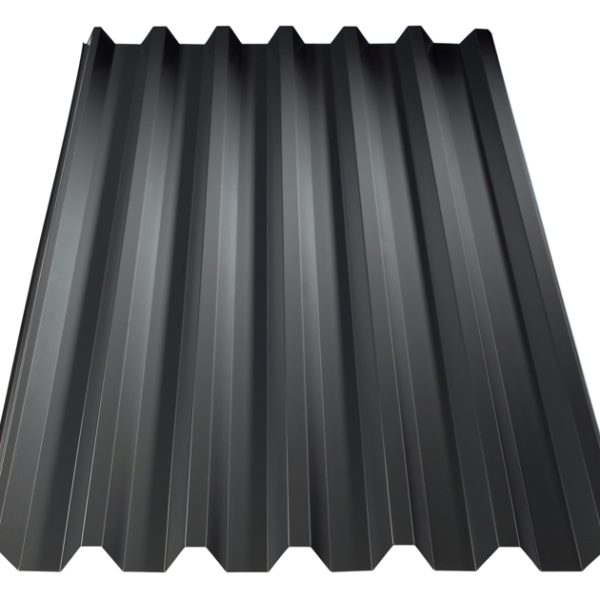

Jykevä Metehe 45 -kattoprofiili on valikoimamme korkein profiili, joka tuo muotoa ja kantavuutta katolle. Kapea ja suora profiili valmistetaan 0,45 – 0,70 mm takuupinnoitetusta teräsohutlevystä. Tuote soveltuu erityisesti teollisuuskohteisiin, katoksiin ja varastorakennuksiin. Pinnoitevaihtoehdot PUR, PUR Matta ja PVDF+ (tekninen takuu 50 vuotta), HC25 (tekninen takuu 40 vuotta) ja PE (tekninen takuu 30 vuotta). Tuote saatavissa myös antikondenssihuovalla.

Mitoituskuvat Kattoprofiilit dwg

Metehe Oy
puh. 0207 639 640
myynti@metehe.fi

Jätä tarjouspyyntö

Osasto:

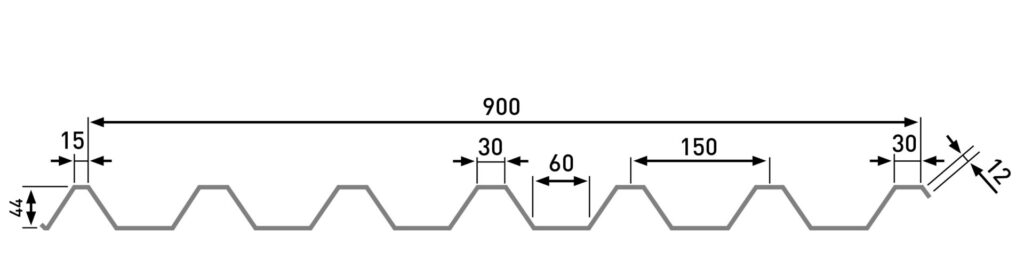

Mitat

Mitat

Metehe 45



Käyttökohde Kattopelti, katon minimikaltevuus 1:7
Materiaali Väripinnoitettu 0,45–0,70 mm teräsohutlevy
Mitat Hyötyleveys 900 mm
Kokonaisleveys ~ 970 mm
Kokonaiskorkeus 42–45 mm materiaalivahvuuden mukaan
Vakiopituus 100–13 100 mm
Kiinnitys Kateruuvein uran pohjasta



Värit ja pinnoitteet

Huomaathan, että värit ovat havainnollisia ja voivat poiketa pellin todellisesta värisävystä.
Ota yhteyttä ja toimitamme peltivärimallin haluamastasi materiaalista.
puh. 0207 639 640
myynti@metehe.fi

11 Havunvihreä
PUR

21 Vaaleanharmaa
PE, HC25, PUR

22 Harmaa
PUR

23 Tummanharmaa
PE, HC25, PUR, PUR Matta

2H3 Antrasiitti
PUR Matta

29 Punainen
PE, HC25, PUR, PUR Matta

30 Vaaleanruskea
PUR

31 Ruskea
PUR

32 Tummanruskea
PE, HC25, PUR, PUR Matta

33 Musta
PE, HC25, PUR, PUR Matta

34 Vaaleansininen
PUR

35 Sininen
PUR

36 Vaaleanvihreä
PUR

37 Vihreä
PUR

40 Hopea
HC25

41 Tumma hopea
HC25

750 Tiilenpunainen
PUR, PUR Matta





Listat

Ruodejako

Kattotuolijako
Ruodekoko
Ruodejako
Ruoteen tulee ylettyä kolmen kattotuolin päälle Kattokaltevuus 1:3 – 1:7 Kattokaltevuus 1:1,5
900 25 x 100 max 300 max 350
900 32 x 100 max 600 max 700
1 200 32 x 100 max 250 max 300
1 200 38 x 100 max 450 max 500

Kattotyyppi Harja- tai pulpettikatto
Vesikatteen ja ruoteiden omapaino 0,1 kN/m²
Peruslumikuorma 2,0 kN/m²
   Kattokaltevuus 1:3 – 1:7:
      Peruslumikuormaan ei ole tehty vähennyksiä
   Kattokaltevuus 1:1,5:
      Peruslumikuormaa on vähennetty 10 % Suomen rakentamismääräyskokoelman mukaisesti
   Kattokaltevuus 1:1:
      Peruslumikuormaa on vähennetty 35 % Suomen rakentamismääräyskokoelman mukaisesti
Mitoituslumikuorma 2,0 kN/m² (kattokaltevuus 1:3 – 1:7)
Mitoituslumikuorma 1,8 kN/m² (kattokaltevuus 1:1,5)
Mitoituslumikuorma 1,3 kN/m² (kattokaltevuus 1:1)
Ruoteen lujuusluokka T24
   Ruoteen tulee ylettyä kolmen kattotuolin päälle
